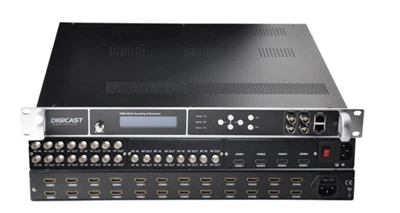

El codificador/modulador DMB-9581E és un dispositiu de codificació integrada tot-en un (MPEG-4/AVC H.264), funcions de multiplexació i modulació en un cas estàndard 1U.

Pot convertir els senyals HDMI 8/12/16/20/24, IP i 2 entrades ASI a DVB-C/DVB-T/ISDB-T/ATSC

Sortida de RF en el rang de freqüències de 50 ~ 960MHz. També està equipat amb 2 ports ASI i port IP per a la sortida TS.

Característiques:

Codificador i modulador i multiplexador TOT EN U ---no només entrada HDMI, també admet 128 * MPTS/SPTS UDP/IP +2 * entrada ASI, sortida RF des de HDMI, IP, ASI qualsevol font, sortida IP 127 * SPTS sobre IP (UDP/RTP), 1/8 * MPTS, 2 * sortida ASI (independent), sortida RF amb 4/8/16 * RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB o 16/32*RF DVB{-C per a l'opció. (quan ISDB-T RF només surt 1*entrada ASI, ISDB{-T només és compatible amb el mode 2K) 4K i no

Compatible amb una varietat de fonts de senyal ---Entrada mixta HDMI+sintonitzador (DVB-SS2/C/TT2/ISDB-T/ATSC), per exemple 16 HDMI+8*Sintonitzadors (freqüència)

Ús flexible dels punts de freqüència--Interval d'ample de banda de 768 Mhz, els punts de freqüència es poden utilitzar flexiblement dins del rang d'ample de banda (quan 16 * RF out)

Opció de versió multi-operador---8/4/16 opció de sortida DVB-T/C/ATSC/ISDB-T o 32 QAM DVB-C out segons la quantitat de canals dels programes.

Aplicació

Diversos sistemes de difusió DTV/CATV

Distribuïu la font IP, la font dels programes HDMI a tots els televisors a través del cable coaxial de TV existent

Publicitat, seguiment, formació i educació

Actualitza tots els teus-caps analògics a la solució de televisió digital

Empresa, hotel, campus, hospital, restaurant, lloc públic, etc

Funciona amb un transmissor de TV digital en emissions de televisió sense fil

Distribució de TV digital de baix cost

Etiquetes populars: millor modulador d'hdmi digital, fabricants, proveïdors, fàbrica de millors moduladors d'hdmi digital de la Xina

Especificacions tècniques

Especificacions de vídeo

Compressió de vídeo: MPEG-4 AVC/H.264

Entrades de vídeo: versió 1: 4/8/12/16/20/24 * HDMI per a opció

Versió 2: entrada mixta HDMI + sintonitzador

Resolució d'entrada:

1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,

1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i

La resolució de sortida(Màx. 1080P a 60 FPS):

1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P

-Taxa de bits: 1 ~ 13 Mbps, CBR/VBR

Estructura GOP: IPPPP (marc P per a l'ajust, sense marc B)

Especificacions d'àudio

Codificació: MPEG-1 Layer 2

Freqüència de mostreig: 48KHz

Resolució: 24 bits

-Taxa de bits: 64 kbps, 128 kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps

Guany d'àudio: 0-255

Entrades i Sortides

Entrada/sortida ASI

Canal: 2 * entrada ASI (independent) i 2 * sortida ASI

Interfície: BNC, 75 ohms

Nivell de senyal 200-800mVp-p

Longitud del paquet: 188 bytes

-Taxa de bits màxima: per port inferior o igual a 100 Mbps

Mode de paquet: mode byte

Entrada i sortida IP

Port RJ45, port GigE 100/1000M

Sortida simultània amb 127*SPTS + 1*MPTS (4*sortida RF)/8*MPTS (8*RF/16*RF DVB-C de sortida)

Transmissió TS sobre RTP, UDP unicast i multicast

Mida de paquet configurable (2-7) x188 bytes

Filtra el paquet nul

Velocitat de bits total: 1-200 Mbps (hauria de ser més que la taxa de bits de codificació)

Modulació (4/8/16*RF DVB-T/ATSC/ISDB-T o 16/32 DVB-C per a l'opció)

Connector: 1 port, tipus F-, 75Ω

Pèrdua de retorn de sortida: 14 dB

MER superior o igual a 40 dB

Nivell de sortida de RF: -20 ~ 0 dbm, pas de 0,1 db

Números de canal RF: 4/8/16

Mode de modulació: DVB-C, DVB-T, ATSC, ISDB-T, opció DTMB

Modulació DVB-T

Canal: DVB-T freqüències adjacents

Norma de modulació: EN300744

Interval de freqüència: 50-960Mhz, 1Khz un pas

Norma de modulació: EN300744

Ample de banda: 6M, 7M, 8M

Mode FFT: 2K, 8K

Constel·lació: QPSK, 16QAM, 64QAM

Interval de guàrdia 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

Velocitat de bits TS < 31 Mbit/s

Modulació ATSC-T

Canal: 8VSB freqüències adjacents

Constel·lació: 8VSB

Interval de freqüència: 50-960Mhz, 1Khz un pas

Constel·lació: 8VSB

Velocitat de bits TS<19 Mbit/s

MER Superior o igual a 40 dB

Modulació DVB-C (opció de sortida DVB-C de 16 o 32)

16* Modulació de sortida DVB-C

Canal: 16*DVB-C sortida RF de freqüència adjacent

Interval de freqüència: 50 ~ 960MHz, 1Khz un pas

Interval d'amplada de banda 192 Mhz entre la freqüència inicial i la freqüència final, establiu 16 freqüències dins del rang d'amplada de banda de 192 Mhz

230

MER Superior o igual a 40 dB

Velocitat de símbol: 5 ~ 7 Mbaud

ajust del nivell de sortida total -35~-5dBm per pas de 0,1 dB

DVB-C estàndard J83.A (DVB-C, J83.B, J83.C)

Constel·lació (QAM): 16,32,64,128, 256

Portador	Annex A	Annex B		Annex C
Constel·lació (QAM)	16,32,64,128, 256	64	256	64/256
Ample de banda (Mhz)	8	6	6	6
Taxa de símbols (Mbaud)	5-7	5.057	5.361	4.2-5.3

32* Modulació de sortida DVB-C

Canal: 32*DVB-C no-sortida de RF de freqüència adjacent

Interval de freqüència: 96~864MHz, 1Khz un pas

rang d'ample de banda 768 Mhz, els punts de freqüència es poden utilitzar flexiblement dins del rang d'ample de banda

MER Superior o igual a 40 dB

Velocitat de símbol: 5 ~ 7 Mbaud

ajust del nivell de sortida total -35~-5dBm per pas de 0,1 dB

DVB-C estàndard J83.A (DVB-C, J83.B, J83.C)

Portador	Annex A	Annex B		Annex C
Constel·lació (QAM)	16,32,64,128, 256	64	256	64/256
Ample de banda (Mhz)	8	6	6	6
Taxa de símbols (Mbaud)	5-7	5.057	5.361	4.2-5.3
