Visió general

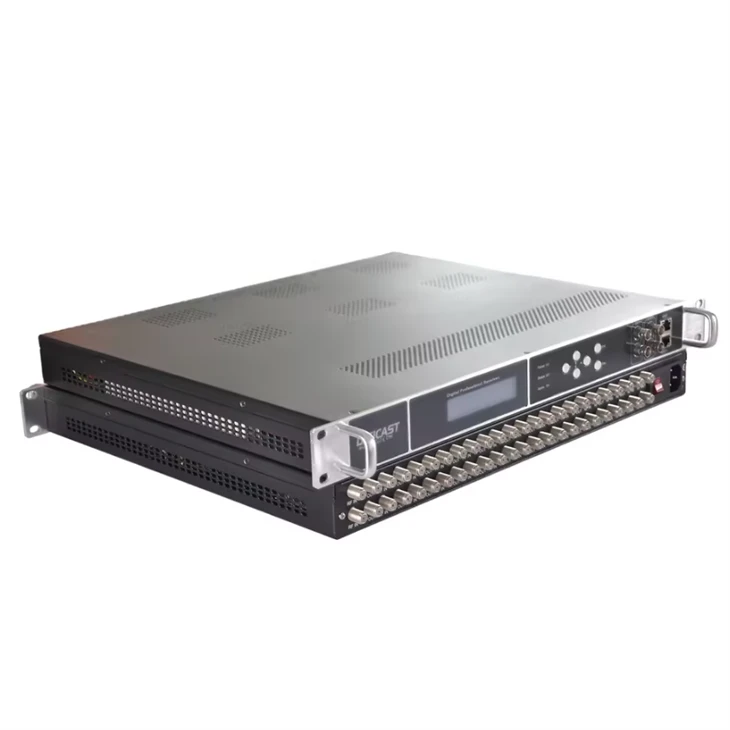

Receptor professional multicanal DMB-90E multi-, admet 24 entrades DVB-S2/S2X/DVBT/ATSC/ISDB-T per satèl·lit independent a IP TS SPTS multicast o sortides unicast, també té 2 entrades ASI per a fonts externes de TS. Està integrat amb la demodulació del sintonitzador, que pot demodular des de sintonitzadors de 4/ 8/ 12/ 16/ 20/ 24 canals, i després emetre el paquet IP a través de diferents adreces IP i ports. Els sintonitzadors admeten entrada opcional DVB-S/S2/S2X/T/T2/C/ISDB-T/ATSC, demodulació a TS i paquet IP de sortida encapsulat, port de sortida IP per 4*MPTS +512* SPTS+N*MPTS/SPTS per a l'entrada del sintonitzador de mapes.
Suport DMB-90E per convertir diverses fonts individuals de sintonitzador, HDMI, ASI, IP a flux IP - RTMP/HTTP/RTSP/HLS/SRT per a la distribució d'IPTV, és una solució ideal per a entorns on disposeu d'un gran nombre de canals d'aire i àmpliament utilitzat en sistemes IPTV, hotels, instal·lacions d'entreteniment, educació i sistemes d'emissió de televisió per cable a l'escola o qualsevol tipus de senyal de canal d'emissió governamental. El sistema, va reduir en gran mesura la recollida de fonts del sistema de difusió de TV digital i el sistema IPTV/OTT que es basa en la construcció d'IP. Sent el receptor professional multicanal ideal que s'utilitza per a la captura de fonts de senyal IP FTA (a l'aire lliure) des del sintonitzador digital.
Característiques:
✦Versió d'entrada: 1: entrada de fins a 24 sintonitzadors FTA
2: Dos*tipus sintonitzadors+entrada HDMI-- per exemple: 8 DVB-S/S2/S2X+8*DVB-T/T2+8*HDMI
3: Un tipus de sintonitzador + entrada HDMI: 12 DVBS/S2/S2X+8*HDMI
Màxim 24 canals d'entrada, sigui quin tipus d'entrada, si us plau, consulteu les vendes segons la vostra aplicació.
✦ 2 opcions estàndard de sintonitzador diferents de DVB-S/S2/S2X, DVB-T/T2, DVB-C, DTMB, ISDB-T/Tb, ATSC-T
✦ Funcionament mitjançant pantalla LCD i gestió web: panell frontal de color LCD fàcil de llegir que facilita la configuració i el seguiment dels vostres canals, la comprovació del microprogramari i la identificació d'adreces IP sense ordinador.
✦ Dues entrades ASI separades per a multiplexació TS externa
✦ El port GigE DATA es pot utilitzar per a l'entrada i sortida
✦ Capaç de desxifrar BISS
✦ Admet entrada/sortida IP de 3 Gigabit (DATA1: sortida IP mitjançant protocol RTMP/HTTP/RTSP/HLS/SRT; DATA2: sortida IP mitjançant protocol UDP/RTP; * DATA3: 128 entrades d'adreces IP,
Etiquetes populars: Convertidor de rf a ip, fabricants de convertidors de rf a ip de la Xina, proveïdors, fàbrica
Especificacions
ENTRADA DE SINTONIZADORS FTA
Sintonitzador DVB-T/T2
Interval de freqüència: 30MHz-1000Mhz
Ample de banda: 6Mhz, 7Mhz, 8Mhz
Nivell: -87 ~ -20dBm
Constel·lació: QPSK, 16QAM, 64QAM, 256QAM (només DVB-T2)
Demodulació FEC: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Interval de guàrdia: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
Sintonitzador ISDB-T/Tb
Interval de freqüència d'entrada: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NO Annex B)
Transportista: annex A, annex C
Constel·lació (QAM): 16, 32, 64, 128, 256, 64/256
Ample de banda (Mhz): 8, 6
Velocitat de símbols (Mbaud): 5-7, 4,2-5,3
Interfície del sintonitzador: connector F-tipus femella
Sintonitzador DVB-S/S2/S2X
(DVB-SS2X és una opció i un cost addicional quan s'escull l'entrada del sintonitzador DVB-SS2)
Freqüència d'entrada: 950-2150Mhz
Velocitat de símbols: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
Intensitat del senyal: -65 ~ -25dBm
Meitat d'ompliment de la banda base SyQuest (factor de descàrrega):
0,35 per a DVB-S
0,15 a 0,35 per a DVB-S2
0,05 a 0,35 per a DVB-S2X
Demodulació FEC: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S{2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 32APSK)
15/11, 9/7, 5/4, 6/5 (opció DVB-S2X 64APSK-)
Mode de demodulació: QPSK, 8PSK, 16APSK, 32APSK (només DVB-S2)
Selecció de polaritat LNB: Vol 0, 13V, 18V seleccionable
To de selecció de banda LNB: 0/22Khz seleccionable
Impedància d'entrada: 75 Ω
FEC (Taxa de codi): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: compatible amb DiSEqC 2.0
Multiplexació
Reasignació PID màxima 180 entrades per canal
Reassignació de PID automàticament o manualment
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Inserció
Ajust PCR precís
SORTIDA IP/ASI
E/S ASI
DVB-ASI: 2 entrades i sortides ASI, 75Ω, BNC, 188 bytes
MPEG-2 TS sobre DVB-ASI (EN 50083-9)
Sortida ASI: mirall seleccionable d'un MPTS
E/S IP
Port RJ45: port 100/1000M GbE, 1 * port de dades utilitzat per a entrada i sortida
Sortida IP: 4*MPTS+512 SPTS del port de dades
Entrada IP: 128 * entrada MPTS/SPTS UDP/IP des del port de dades
Transmissió de TS a través d'UDP, unicast i multicast a través de RTP/RTSP
Mida del paquet configurable (2-7) x188 bytes, filtre de paquets nul
Límit SPTS seleccionable: 2,3 M, 2,5 M, 2,9, 3,3 M, 3,8 M, 4,6 M, 5,7 M, 7,6 M, 11,5 M, 23 M
Sistema
Interfície local: LCD + botons de control
Interfície de configuració:-basada en web
Actualització remota: mitjançant xarxa
Connector: RJ45, interfície Ethernet 100M/1000M
Física i Potència
Voltatge: 100 a 120/200 a 240V AC ±10%; 50/60Hz
Consum: 60W
Temperatura de funcionament: 0 ~ 50 graus
Temperatura d'emmagatzematge: -20 ~ 80 graus
Dimensions: 483 mm (W) * 380 mm (D) * 44,5 mm (H)
Pes: 9,3 kg/pc
